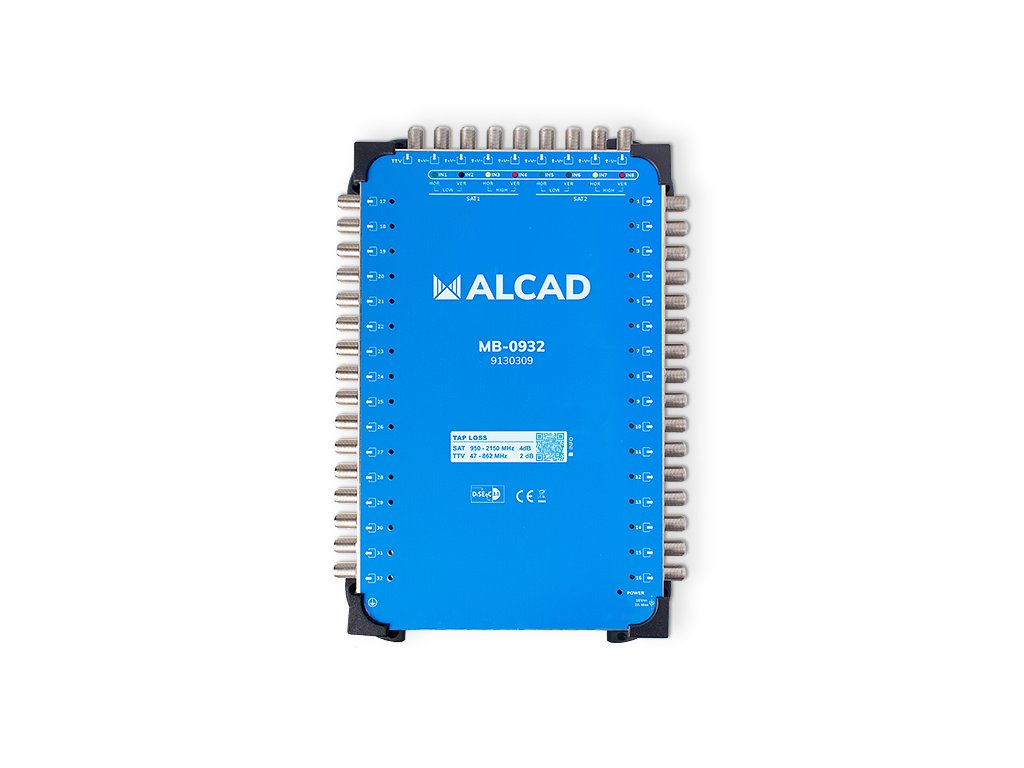

Multipřepínač Alcad MB-0932

Kód: J2609G
Neohodnoceno
Značka: Alcad
7 264,46 Kč 8 790 Kč včetně DPH
Dodání do 3-5 dnů

Multipřepínače ALCAD inovované řady MB jsou určeny pro skupinový příjem TV/FM/DAB/SAT signálů. Mohou pracovat jako samostatné hvězdicové multipřepínače nebo jako koncové multipřepínače kaskády s multipřepínačem řady ML. Výstupy jsou ovládány řídícími signály podle standardu DiSEqC 2.0. a jsou vybaveny LED indikací připojených SAT přijímačů. Součástí dodávky je napájecí zdroj FU-162 zajišťující napájení multipřepínače, připojených LNB, případně i kaskádového multipřepínače ML.

Detailní informace

Detailní popis produktu

Koncový multipřepínač pro 2 družice a pozemní TV s 32 výstupy. Výstupy jsou zesíleny v satelitním IF pásmu. Je třeba jej napájet z každého jednotlivého přijímače, aby spínání a zesílení každého odvozeného výstupu fungovalo správně. Externí napájecí zdroje poskytují LNB požadované napětí, aby správně fungovaly.

Použití:
Středně velké kolektivní satelitní a pozemní televizní instalace. Jsou instalovány jednotlivě a mohou distribuovat až 32 televizních zásuvek. V kombinaci s kaskádovitými multipřepínači, se zprostředkujícími zesilovači, je možné distribuovat do 128 zásuvek na jedné lince.

Popis:
Stíněný kovový šasi s plastovými podpěrami. Konektory typu F. Napájecí konektor je 9,5 x 2,1 mm jack pro napájení LNB.

Technická data:

typ hvězdicová instalace nebo koncový multipřepínač za kaskádovým multipřepínačem řady ML
počet vstupů 9 (8xSAT + TV)
počet výstupů 32
frekvenční rozsah TV vstupu 47- 862 MHz
odbočovací útlum v TV pásmu 1 dB ±3
výstupní úroveň v TV pásmu 95 dBµV (DIN 45004B)
frekvenční rozsah SAT vstupu 950 - 2150 MHz
odbočovací útlum v SAT pásmu 3 dB ±3
výstupní úroveň v SAT pásmu 100 dBµV (IMD3 -35dB), 92 dBµV (IMD2 -35dB)
izolace mezi TV a SAT vstupem > 25 dB TV/SAT, > 65 dB SAT/TV
izolace mezi výstupy > 25 dB TV, > 30 dB SAT
izolace mezi SAT vstupy > 30 dB
přepínání výstupů DiSEqC 2.0, 14/18V, 0/22 KHz
napájení 16Vdc
napájení LNB 16Vdc / 2000 mA max.
proudový odběr z přijímače SAT 42 mA± 2 (14/18 Vdc)
konektory F-konektory
pracovní teplota -10°C .....+45°C (+55°C s ventilátorem)
rozměr 210 x 295 x 45 mm
